ما هي أنظمة تركيب الطاقة الكهروضوئية (PV)، وما هو أساس نظام تركيب الطاقة الكهروضوئية؟

1. ما هي العيوب الشائعة في أنظمة تركيب الطاقة الكهروضوئية?

① طلاء مجلفن دون المستوى المطلوب على مادة التركيب؛

② التآكل الشديد في الأعمدة الداعمة؛

③ تشوه شديد في عمود الدعم الخلفي؛

④ أضرار جسيمة للطلاء المجلفن؛

⑤ عيوب أخرى. تُظهر الصورة أدناه العيوب الشائعة في أنظمة تركيب الألواح الكهروضوئية. وتعود هذه العيوب بشكل رئيسي إلى عيوب جودة متأصلة في نظام التركيب نفسه، أو سوء التركيب، وما إلى ذلك.

2. ما هي أنظمة تركيب الطاقة الشمسية؟

أنظمة تركيب الألواح الكهروضوئية هي هياكل تُستخدم لتثبيت وتدعيم وحدات الطاقة الشمسية الكهروضوئية. وظيفتها الرئيسية هي ضمان تثبيت الوحدات بالزاوية والوضع المناسبين، مما يُحسّن استقبال الإشعاع الشمسي ويحسّن كفاءة توليد الطاقة. تُصنف أنظمة تركيب الألواح الكهروضوئية إلى أنواع مختلفة وفقًا لبيئة التركيب والغرض، وتشمل بشكل رئيسي الأنظمة الأرضية، والأنظمة على الأسطح، والأنظمة المثبتة على الأعمدة، وأنظمة الطاقة الشمسية الكهروضوئية. أنظمة المظلات.

الوظائف الرئيسية لأنظمة تركيب الطاقة الشمسية هي: تثبيت ودعم وحدات الطاقة الشمسية؛ وضبط زاوية وحدات الطاقة الشمسية؛ والمتانة ومقاومة التآكل؛ وتبسيط التركيب والصيانة.

3. ما هو أساس نظام تركيب الطاقة الشمسية؟

تُعد قاعدة دعم الخلايا الكهروضوئية (PV) مكونًا أساسيًا في نظام الطاقة الكهروضوئية، إذ توفر دعمًا ثابتًا لوحدات الطاقة الكهروضوئية، وتضمن تشغيلها الآمن والمستقر في مختلف الظروف المناخية. يجب تحديد اختيار قاعدة دعم الخلايا الكهروضوئية بناءً على الظروف الجيولوجية والمناخية والمتطلبات الهندسية لموقع التركيب. تشمل الأنواع الشائعة لأساسات دعم الخلايا الكهروضوئية: الأساسات الخرسانية، وأساسات اللولب الأرضي، وأساسات الخوازيق المدفوعة، وأساسات الكتل الخرسانية، وأساسات الهياكل الفولاذية.

أساسات الخرسانة المسلحة: تُستخدم أساسات مصنوعة من الخرسانة المسلحة وقضبان فولاذية لتثبيت ودعم نظام الطاقة الشمسية الكهروضوئية، مما يضمن تشغيلًا آمنًا ومستقرًا لوحدات الطاقة الشمسية الكهروضوئية في مختلف الظروف المناخية. وبفضل قوتها ومتانتها العالية، تُستخدم أساسات الخرسانة المسلحة على نطاق واسع في المشاريع الكبيرة، مثل محطات الطاقة الشمسية الكهروضوئية الأرضية.

خطوات البناء:

* إعداد الموقع: تنظيف موقع البناء، وتسوية الأرض، والتأكد من ثبات الأساس.

* حفر الأساس: قم بحفر حفرة الأساس وفقًا للرسومات التصميمية، مع التأكد من أن أبعاد وعمق حفرة الأساس تلبي المتطلبات.

* ربط التسليح: تصنيع وربط إطار الفولاذ المقوى وفقًا للرسومات التصميمية، مع التأكد من دقة أبعاد وموضع إطار الفولاذ المقوى.

* تركيب القوالب: قم بتركيب القوالب في حفرة الأساس، مع التأكد من ثبات القوالب ومنع التشوه أثناء صب الخرسانة.

صب الخرسانة: صب الخرسانة حسب متطلبات التصميم واهتزازها للتأكد من أنها كثيفة وخالية من الفراغات.

المعالجة: بعد الصب، قم بمعالجة الخرسانة، مع الحفاظ عليها رطبة لمنع التشقق وتحسين قوتها.

إزالة القوالب وقبولها: قم بإزالة القوالب بعد أن تصل قوة الخرسانة إلى متطلبات التصميم وإجراء قبول الأساس.

تتميز الأساسات الخرسانية المسلحة المستقلة بمسارات نقل قوى واضحة، وتوزيع موثوق للإجهادات، وإمكانية تطبيق واسعة، وعدم الحاجة إلى آلات بناء متخصصة. يتميز هذا النوع من الأساسات بمقاومة عالية للأحمال الأفقية.

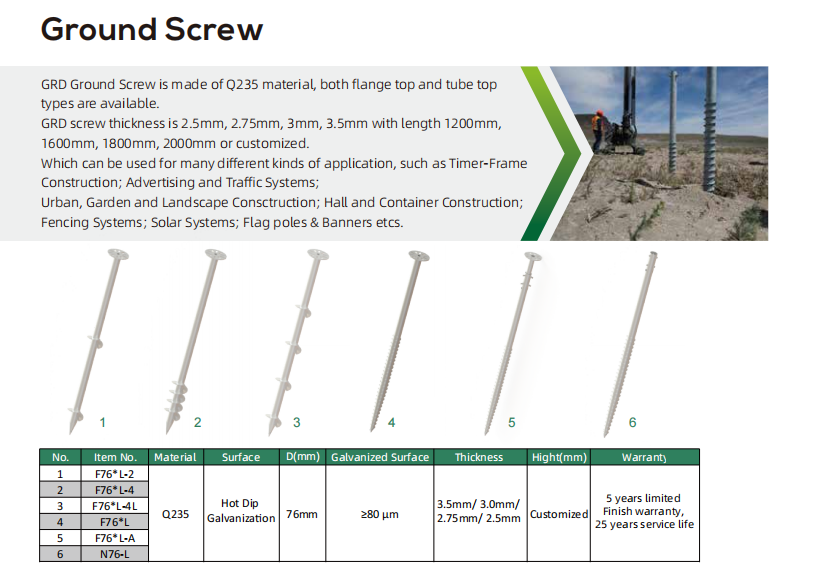

برغي أرضي الأساسات: تُستخدم هذه القاعدة لتثبيت ودعم حوامل الألواح الكهروضوئية. توفر هذه القاعدة دعمًا ثابتًا لها عن طريق تثبيت ركائز معدنية حلزونية في الأرض. تتميز أساسات اللولب الأرضي بسرعة تركيبها وتأثيرها البيئي المنخفض. يتكون هيكلها بشكل أساسي من هيكل لولبي أرضي ومكونات ربط. هيكل الركيزة حلزوني مع شفرات حلزونية في نهايته، مما يساعد على توفير الالتصاق والثبات عند تثبيتها في الأرض.

خطوات البناء: إعداد الموقع؛ تحديد موضع الأكوام؛ تثبيت الأكوام بالبراغي؛ التوصيل وتحديد الموقع.

أساسات الخوازيق: أساسات الخوازيق لأنظمة الطاقة الكهروضوئية هي نوع من الأساسات يدعم ويثبت نظام الطاقة الكهروضوئية عن طريق تثبيت الخوازيق في الأرض. يتميز هذا النوع من الأساسات بقدرة تحمل عالية وثبات، وهو مناسب لمختلف الظروف الجيولوجية، ويُستخدم على نطاق واسع، وخاصة في محطات الطاقة الكهروضوئية واسعة النطاق. يتكون هيكلها من خوازيق ومكونات ربط. تُصنع الخوازيق عادةً من فولاذ عالي القوة، وتخضع لمعالجة مقاومة للتآكل (مثل الجلفنة بالغمس الساخن) لتعزيز متانتها. يتم اختيار أنواع مختلفة من الخوازيق، مثل خوازيق الأنابيب الفولاذية والعوارض H، بناءً على الظروف الجيولوجية ومتطلبات التصميم.

خطوات البناء: تجهيز الموقع، والاستكشاف الجيولوجي، وتحديد الموقع، وتركيب الأكوام، وتوصيل النظام. يُستخدم هذا النوع عادةً في محطات الطاقة الكهروضوئية واسعة النطاق في المناطق ذات سرعات الرياح العالية والظروف الجيولوجية المعقدة.

أساسات الكتل الأسمنتية: تُعدّ أساسات الكتل الأسمنتية لأنظمة الطاقة الشمسية الكهروضوئية نوعًا شائعًا من الأساسات. تتضمن هذه الأساسات تصنيع أو صب كتل أسمنتية على الأرض لتثبيت نظام الطاقة الشمسية عليها، مما يوفر دعمًا ثابتًا لوحدات الطاقة الشمسية. يُستخدم هذا النوع من الأساسات على نطاق واسع نظرًا لبساطة بنائه وانخفاض تكلفته وتعدد استخداماته. يتكون هذا النوع من الأساسات من كتل أسمنتية ومثبتات. يمكن أن تكون هذه الكتل مربعة أو مستطيلة أو أشكالًا أخرى، وتُحدد أبعادها وفقًا لمتطلبات أحمال النظام ووحدات الطاقة الشمسية الكهروضوئية. تتكون المثبتات من جزأين: أجزاء مدمجة وموصلات.

خطوات البناء: تجهيز الموقع، معالجة الأساسات، تصنيع الكتل الإسمنتية، وتركيب دعامات الألواح الكهروضوئية. تُستخدم هذه الطريقة عادةً في محطات الطاقة الكهروضوئية الصغيرة والمتوسطة الحجم، وأنظمة الطاقة الكهروضوئية المؤقتة، وفي البيئات ذات الظروف الجيولوجية الخاصة.

أساس الهيكل الفولاذي لأقواس الطاقة الكهروضوئية

أصبحت أساسات الهياكل الفولاذية، بفضل قوتها وثباتها ومتانتها العالية، أساسات مهمة في بناء أنظمة الطاقة الكهروضوئية. لا يقتصر التصميم والتركيب السليم لأساسات الهياكل الفولاذية على تحسين سلامة واستقرار نظام الطاقة الكهروضوئية فحسب، بل يُمكّنه أيضًا من التكيف مع مختلف الظروف الجيولوجية والمناخية المعقدة، مما يعزز الفوائد العامة للمشروع. ومن خلال المعالجة السليمة للأساسات، وحماية الفولاذ من التآكل، والتحكم في دقة التركيب، يمكن لأساسات الهياكل الفولاذية أن توفر دعمًا موثوقًا به طويل الأمد لنظام الطاقة الكهروضوئية، مما يضمن استقراره في مختلف الظروف البيئية.
